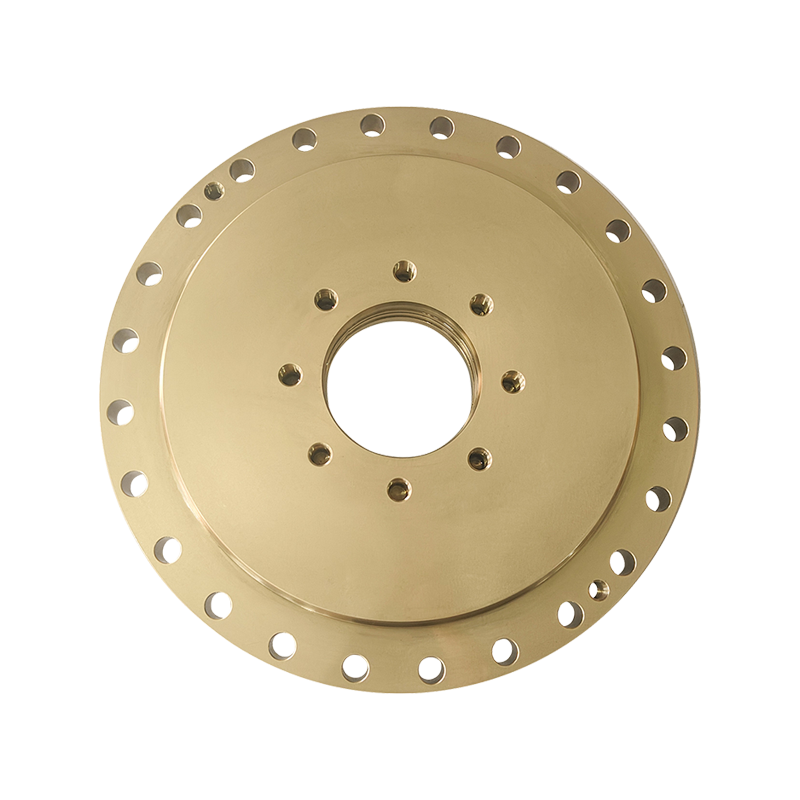

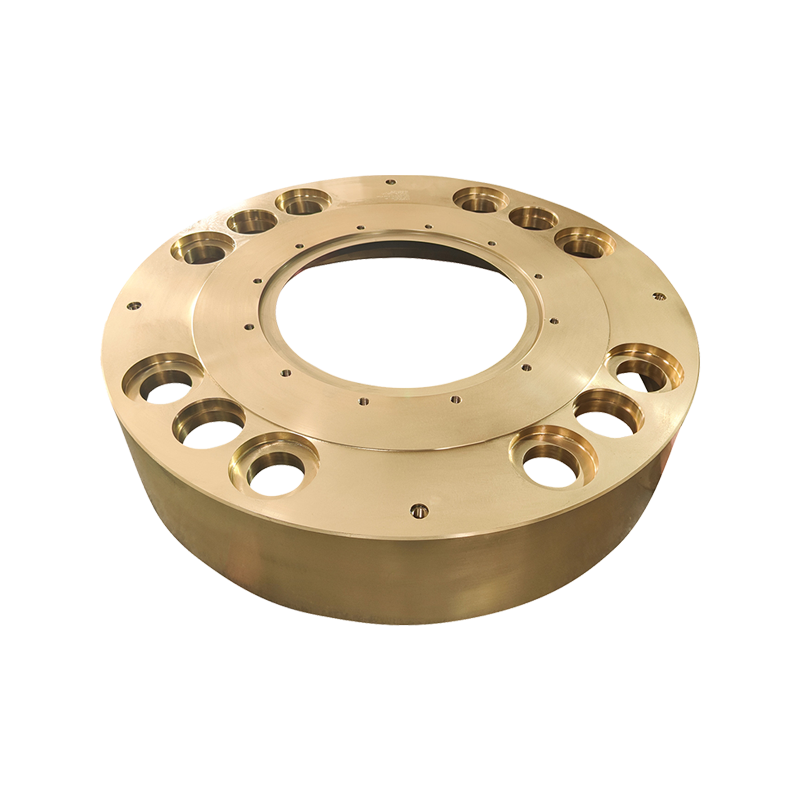

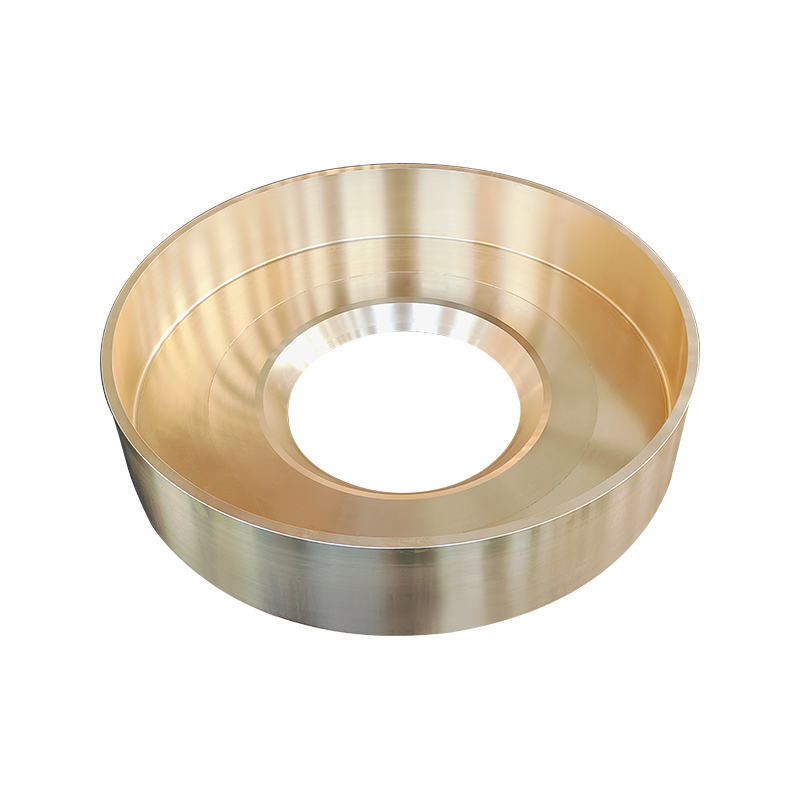

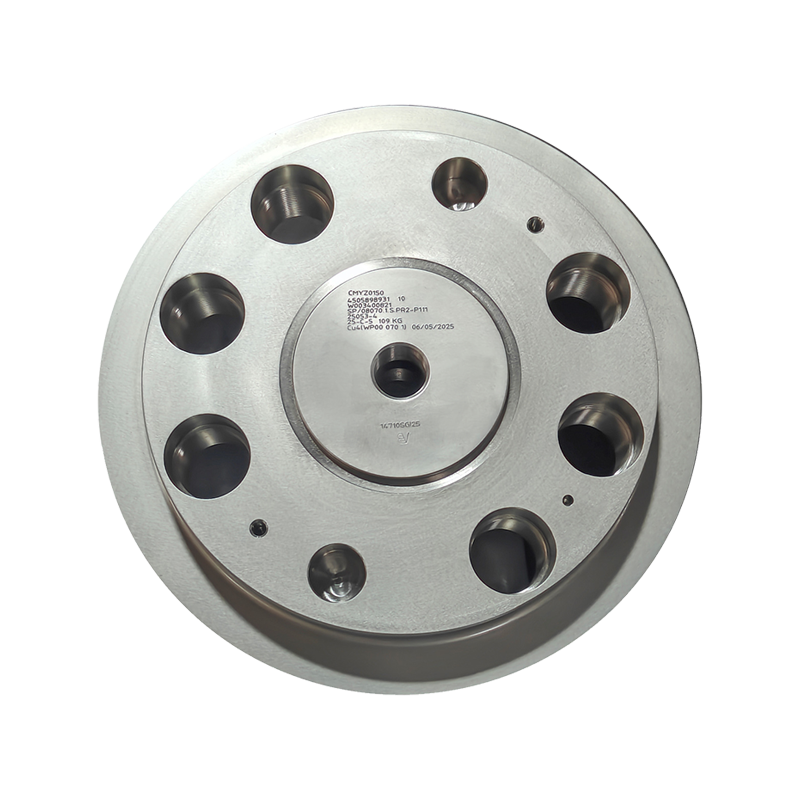

Kryt příruby vrtule

1. Struktura a funkce krytu příruby vrtule
Příruba vrtule (Propeller Flange) je klíčová součást spojující náboj vrtule a hřídel převodovky. Dosahuje tuhého spojení mezi dvěma průchozími šrouby a je „mostem“, který přenáší výkon z převodového hřídele na vrtuli. Kryt příruby je ochranná součást zakrývající tuto spojovací část, která se skládá hlavně z následujících částí:
Těleso krycí desky: obvykle vyrobeno z litiny, ocelolitiny nebo materiálu z vysokopevnostní slitiny, tvar odpovídá přírubě (většinou kulaté nebo čtvercové) a má určitou tloušťku, aby odolal vnějšímu nárazu.
Těsnicí součásti: Vnitřní strana krycí desky může být vybavena pryžovými těsnicími kroužky nebo těsněními, aby se zabránilo vniknutí mořské vody, bahna a nečistot do mezery přírubového spoje a zabránilo se korozi šroubů nebo uvolnění spoje.
Pevná konstrukce: připojená k přírubě nebo pouzdru převodového hřídele pomocí šroubů nebo západek, aby bylo zajištěno, že krycí deska nespadne během vysokorychlostní plavby lodi nebo složitých podmínek na moři.
Jeho hlavní funkce se zaměřují na dva aspekty: ochranu a ochranu:
Ochrana proti znečištění a korozi: Izolujte erozi přírubových spojů mořskou vodou, solnou mlhou, planktonem atd., zabraňte korozi šroubů a selhání závitu a zabraňte přerušení přenosu energie způsobené korozí.
Antidestruktivní dopad: Když loď pluje nebo kotví, blokuje přímý dopad plovoucích předmětů ve vodě (jako jsou dřevěné bloky, štěrk) nebo dokovacích zařízení na přírubu, čímž chrání spojovací šrouby a rovinu příruby před poškozením.
Snížení rušení proudění vody: Některé optimalizované kryty přírub mají aerodynamickou strukturu, která může snížit turbulenci proudění vody v přírubové části, snížit odpor vody a nepřímo zlepšit účinnost pohonu.
Snadná údržba: Některé odnímatelné kryty přírub poskytují pohodlný přístup k pravidelným kontrolám stavu připojení příruby (jako je dotažení šroubů, podmínky opotřebení) a základní údržba se provádí bez demontáže celé vrtule.

2. Návrhové rozdíly v různých scénářích
Návrh Kryt příruby vrtule bude vykazovat významné rozdíly v závislosti na typu lodi, navigačním prostředí a specifikacích vrtule:
Velké obchodní lodě (jako jsou kontejnerové lodě a tankery):
Příruba má velký rozměr (často více než 1 metr v průměru). Kryt příruby musí být vyroben z vysoce pevné lité oceli, aby odolal nárazům vysokého tlaku v hlubokém moři a silnému proudění vody. Těsnicí součásti jsou většinou vyrobeny z fluoroelastických materiálů odolných vůči oleji a mořské vodě, aby se zajistilo, že při dlouhodobé plavbě nestárnou.
Vnitrozemské lodě (jako jsou nákladní lodě, trajekty):
V prostředí plavby je mnoho bahna a vodních rostlin. Kryt příruby je obvykle navržen se strukturou proti navíjení (jako jsou hladké povrchy, šikmé okraje), aby se zabránilo tomu, že vodní rostliny obalí přírubu a způsobí zvýšení odporu. Současně mohou být ve spodní části krycí desky otevřeny malé drenážní otvory, aby se zabránilo zanášení.
Speciální lodě (jako jsou ledoborce, námořní inženýrské lodě):
Tváří v tvář extrémním podmínkám, jako je náraz ledu a složité podmínky na moři, kryt příruby bude mít zesílený design a dokonce přidá zesílená žebra. Materiál je upgradován na slitiny s vynikající houževnatostí při nízkých teplotách (jako je niklová ocel), což zajišťuje, že není křehký při nízkých teplotách a má vyšší odolnost proti nárazu.
Vysokorychlostní lodě (jako jsou motorové čluny, osobní lodě):
Se zaměřením na mechaniku tekutin, kryty přírub většinou využívají efektivní bionické designy (jako je imitace křivek rybího těla), aby se snížil odpor proudění vody. Současně může použití lehkých materiálů (jako jsou hliníkové slitiny) snížit celkovou hmotnost a zvýšit rychlost.

3. Přizpůsobení standardům výroby lodí
Jako ochranná součást lodního energetického systému musí výroba krytu příruby vrtule splňovat specifikace Mezinárodní námořní organizace (IMO) a různých klasifikačních společností (jako CCS, ABS, BV, KR atd.). Mezi základní standardy patří:
Odolnost materiálu proti korozi: Musí projít zkouškou solnou mlhou (obvykle vyžaduje více než 500 hodin bez zjevné koroze), aby se zajistilo, že jeho životnost není kratší než 5 let v mořském prostředí.
Strukturální pevnost: Musí odolat určitému nárazovému zatížení (jako je okamžitá nárazová síla 10 kN) bez deformace nebo zlomení. Pevnost spojení mezi krycí deskou a přírubou musí projít vibračním testem (simulujícím nepřetržité vibrace během plavby lodi).
Těsnící výkon: Udržujte jej při tlaku vody 0,5 MPa po dobu 30 minut, aniž by došlo k úniku, aby se do přírubového spojení nedostala mořská voda.
Vezmeme-li jako příklad profesionální podniky, jako je Zhenjiang Jinye Propeller Co., Ltd., při výrobě nosných dílů vrtule navrhnou kryt příruby, vrtuli a přírubu jako integrální systém, aby zajistily přizpůsobení rozměrové přesnosti (např. mezera mezi krycí deskou a přírubou je řízena do 0,5 mm), a projdou certifikací klasifikační společnosti, aby byla zajištěna kompatibilita s celým energetickým systémem lodi.

4. Body údržby a výměny
Aby bylo zajištěno, že kryt příruby vrtule bude i nadále efektivně fungovat, je třeba při každodenní údržbě věnovat pozornost následujícím bodům:
Pravidelná kontrola: Každých 3-6 měsíců (nebo podle cyklu údržby lodi) zkontrolujte, zda jsou upevňovací šrouby krycí desky uvolněné a zda těsnění stárnou nebo nejsou poškozená. Pokud je pryžový kroužek ztvrdlý nebo prasklý, je nutné jej včas vyměnit.
Čištění a odstraňování rzi: Odstraňte mořské organismy a bahno usazené na povrchu krycí desky, obruste rez na těle krycí desky a naneste antikorozní nátěr pro prodloužení životnosti.
Ověření adaptability: Při výměně krytu příruby je nutné zajistit, aby velikost a materiál nového krycího plechu odpovídal původní přírubě, aby nedošlo k selhání těsnění nebo zvýšenému odporu proudění vody v důsledku rozměrové odchylky.
