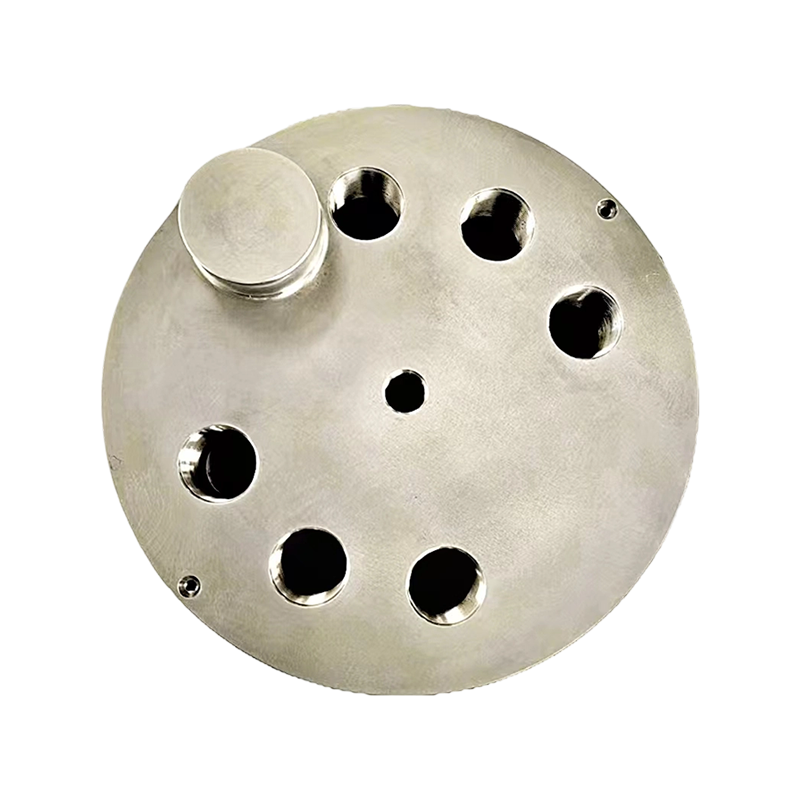

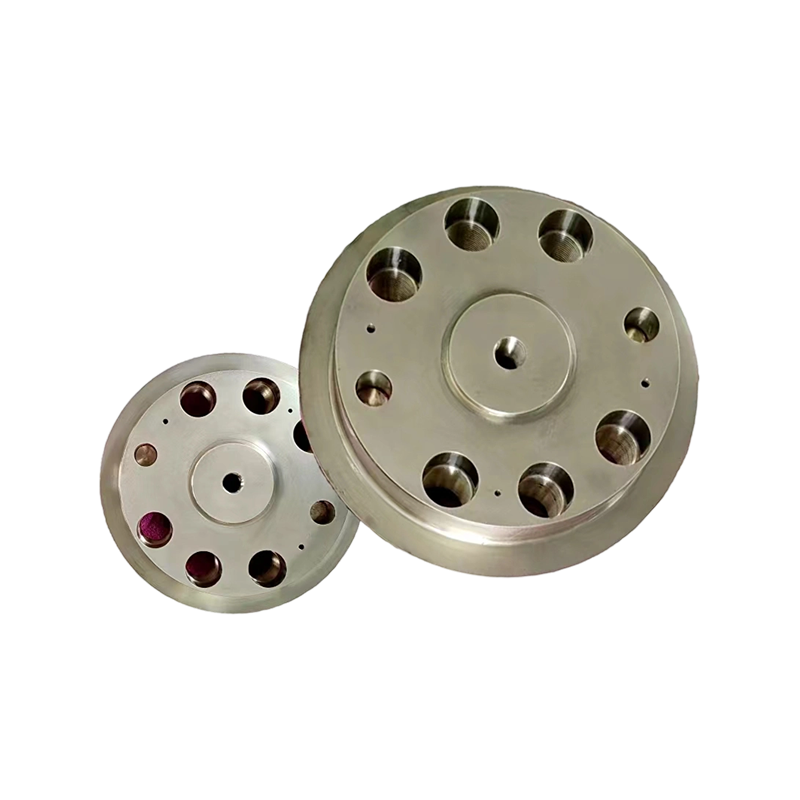

Nosič listu vrtule

The Nosič listu vrtule je základní konstrukční součástí a jednotkou pro přenos energie v systému seřiditelné vrtule (CPP). Je instalován uvnitř náboje vrtule a jeho hlavní funkcí je fungovat jako montážní základna pro list, nést list a přenášet obrovský tah a točivý moment generovaný vodní energií na náboj a záďovou hřídel. Zároveň je zadním spojovacím mechanismem spojen se servopístem, který přesně převádí lineární pohyb pístu na rotační pohyb lopatky, čímž se realizuje nastavení úhlu stoupání.

Výroba této součásti čelí značným technickým problémům. Materiály musí být vyrobeny ze speciální kované oceli Ni-Cr-Mo vysoké úrovně, aby byla zajištěna extrémně vysoká pevnost, houževnatost a odolnost proti korozi a aby byly schopny odolat desetiletím střídavého zatížení v mořském prostředí. Z hlediska obrábění je jeho tvar složitý a zahrnuje více vysoce přesných poloh ložisek a protilehlých ploch. Rozměrové tolerance a tolerance tvaru těchto klíčových dílů musí být kontrolovány v extrémně přísných mezích (obvykle až do úrovně přesnosti IT6-IT7), aby byla zajištěna dokonalá koordinace s celým systémem. Výrobní proces také vyžaduje přísné temperování a tepelné zpracování pro optimalizaci vlastností materiálu a musí být provedeno 100% nedestruktivní testování (včetně ultrazvukové a magnetické detekce vad prášku), aby bylo zajištěno, že uvnitř a na povrchu nejsou žádné vady.

Společnost Zhenjiang Jinye Propeller Co., Ltd. ukázala své hlavní výhody při výrobě této součásti. Společnost má plnou procesní kapacitu od společného návrhu až po přesnou výrobu. Výhodou je, že může integrovat lopatky, náboje a nosič nožů pro zajištění optimálního výkonu systému. Spoléháním se na pokročilé vybavení, jako jsou velké pětiosé CNC obráběcí stroje, může společnost dosáhnout kontroly přesnosti obrábění na úrovni mikronů. Zároveň společnost zavádí kompletní systém sledování kvality, od výkovkových materiálů až po hotové výrobky, aby zajistila, že každý výrobek, který opustí továrnu, bude mít bezvadnou spolehlivost. Její produkty mají bohaté zkušenosti s aplikací na skutečné lodi, což také dokazuje její vynikající stabilitu a dlouhou životnost.
