Záďový hřídel

The záďový hřídel je klíčový převodový komponent v lodním pohonném systému, spojující hlavní motor (nebo redukční převodovku) s vrtulí. Jeho primární funkcí je přenášet výkon hlavního motoru na vrtuli, pohánět ji k otáčení a generování tahu, čímž pohání loď vpřed. Současně musí záďový hřídel odolávat axiálnímu tahu a radiálnímu zatížení generovaným vrtulí během provozu a, podepřený ložisky a těsněním na zádi trupu, zajistit rotační stabilitu.

Výběr materiálu

Materiál použitý na záďový hřídel musí splňovat požadavky na vysokou pevnost, vysokou houževnatost, odolnost proti korozi a dobrou zpracovatelnost. Mezi běžné materiály patří:

Uhlíková ocel, jako je ocel 45#, je vhodná pro malé nádoby nebo aplikace s nízkými požadavky na pevnost. Je relativně levný, ale jeho odolnost proti korozi je špatná a vyžaduje antikorozní úpravu.

Legovaná konstrukční ocel, jako je 40Cr a 35CrMo, zlepšuje pevnost, houževnatost a odolnost proti opotřebení přidáním legujících prvků, jako je chrom a molybden. Je vhodný pro středně velká až velká plavidla a snese větší zatížení. Nerezová ocel, jako je 1Cr18Ni9Ti, nabízí vynikající odolnost proti korozi a je vhodná pro plavidla provozovaná ve vysoce korozivních prostředích, jako je mořská voda. Je zvláště vhodný pro malá, vysokorychlostní plavidla nebo specializovaná plavidla.

Strukturální složení
Struktura zádi se liší v závislosti na typu plavidla a konstrukci pohonného systému. Mezi jeho základní součásti patří:
Hřídel: Hlavní těleso je válcové, na jednom konci je připojeno přes přírubu k vrtuli a na druhém k hlavnímu motoru nebo výstupu redukční převodovky. Povrch hřídele musí být přesně opracován, aby bylo zajištěno přesné lícování s ložisky.
Příruba: Nachází se na konci záďového hřídele nejblíže vrtuli a je přišroubována k náboji vrtule. Pro rovinnost příruby a umístění otvorů pro šrouby je vyžadována vysoká přesnost, aby bylo zajištěno bezpečné a soustředné spojení.
Čep: Část, která lícuje s ložiskem, vyžaduje nízkou drsnost povrchu (typicky Ra ≤ 0,8 μm), aby se minimalizovalo tření a opotřebení.

Klíčové výrobní procesy

Výroba záďových hřídelí vyžaduje řadu přesných obráběcích procesů, aby byla zajištěna jejich výkonnost a přesnost:

Kování: Surovina prochází procesem kování, aby se odstranily vnitřní vady, zjemnila se zrnitost a zlepšily se mechanické vlastnosti materiálu.

Tepelné zpracování: Popouštění (kalení s následným vysokoteplotním temperováním) se provádí na základě vlastností materiálu, aby bylo zajištěno, že ocasní hřídel dosáhne optimální rovnováhy mezi pevností a houževnatostí. Například tvrdost oceli 40Cr po popouštění může dosáhnout 220-250 HB.

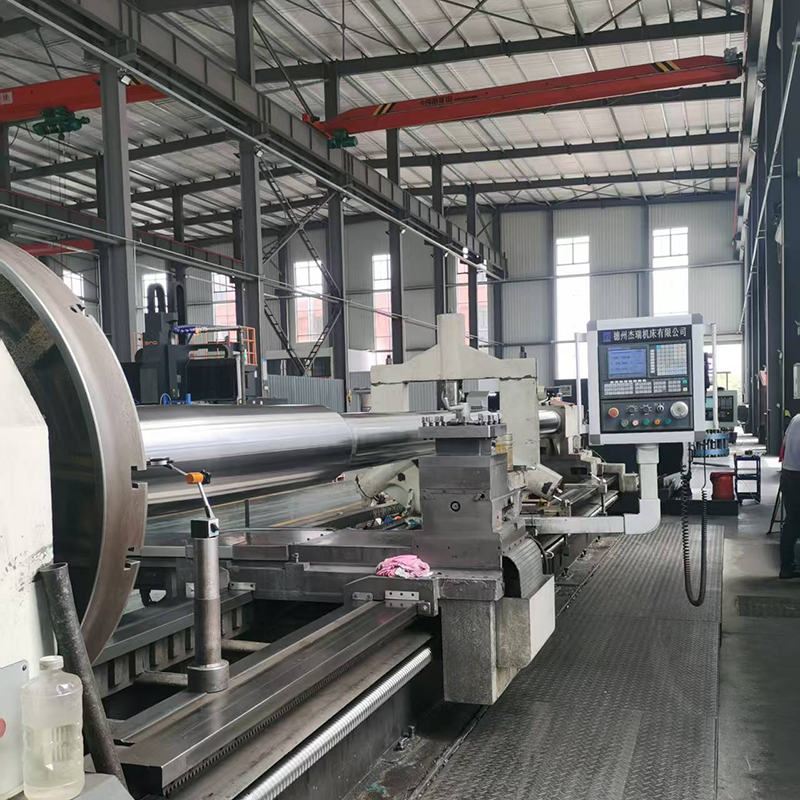

Obrábění: Hřídel, příruba a čep jsou přesně opracovány pomocí soustruhů, brusek a dalších zařízení, aby byla zajištěna rozměrová přesnost (např. tolerance průměru hřídele v rozmezí IT6-IT7) a geometrické tolerance (např. kruhovitost a válcovitost v rozmezí 0,01 mm/m).

Povrchová úprava: Povrch hřídele prochází antikorozní úpravou, jako je nátěr antikorozní barvou nebo tvrdým chromováním, aby se zvýšila odolnost proti korozi a opotřebení.

Podpůrné systémy
Správná funkce záďového hřídele závisí na jeho nosných ložiscích a těsnění:
Ložiska záďové hřídele: Tato ložiska podporují otáčení ocasní hřídele a dělí se na kluzná ložiska a valivá ložiska. Kluzná ložiska, často vyrobená z babbittového kovu nebo pryže, jsou vhodná pro středně a nízkorychlostní plavidla; valivá ložiska se svou vysokou nosností a nízkým koeficientem tření jsou vhodná pro vysokorychlostní plavidla.
Těsnění: Instalují se tam, kde záďová hřídel prochází trupem, tato těsnění se dělí na příďová a záďová. Jejich funkcí je zabránit vnikání mořské vody do trupu a úniku mazacího oleje. Mezi běžné typy těsnění patří těsnění těsnění, mechanické těsnění a olejové těsnění skeletu.

Firemní praktiky
V oblasti výroby záďové hřídele mají společnosti jako Zhenjiang Jinye Propeller Co., Ltd., které se primárně zaměřují na výrobu vrtulí, rozsáhlé zkušenosti s podporou komponentů lodního pohonného systému a mohou spolupracovat se spřízněnými společnostmi, aby zákazníkům poskytly řešení přizpůsobení ocasní hřídele a vrtule. Jejich komplexní znalost lodních pohonných systémů zajišťuje přesné spojení a účinný přenos síly mezi záďovou hřídelí a vrtulí. Poskytují také profesionální poradenství při výběru materiálu a řízení procesu, aby vyhovovaly potřebám různých plavidel. $ $
