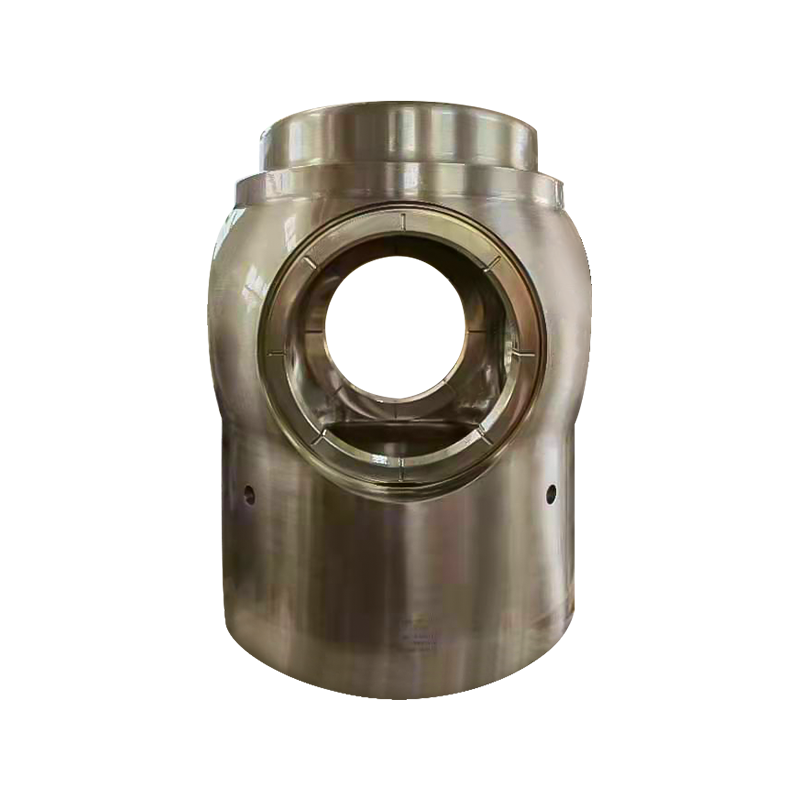

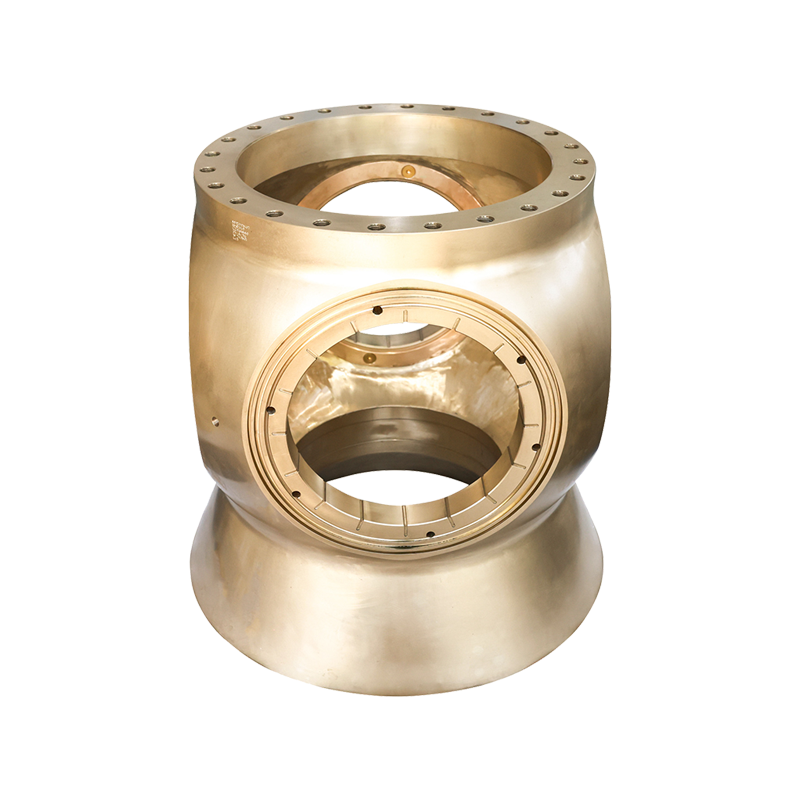

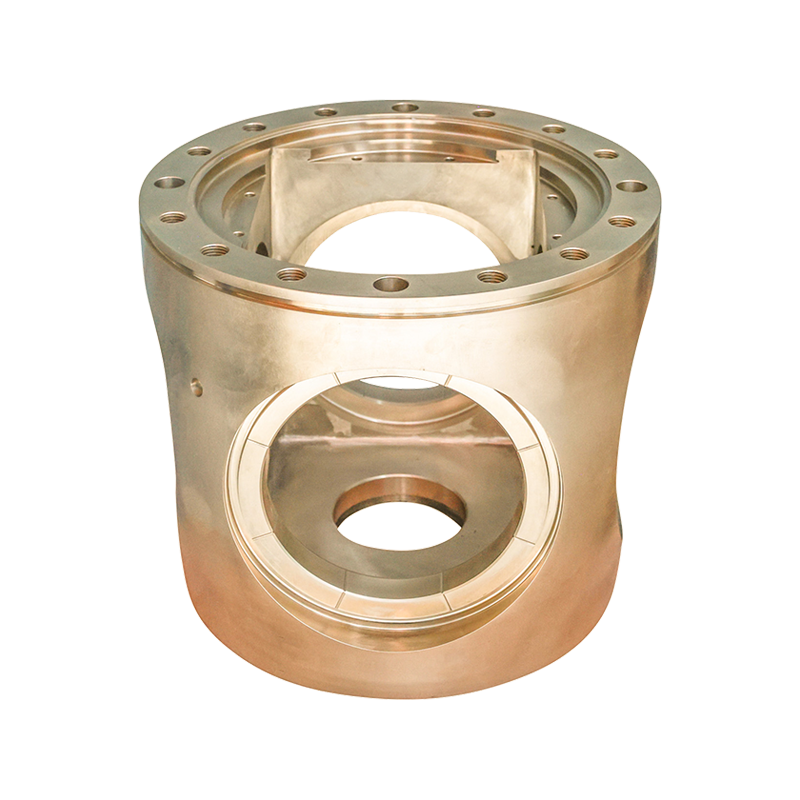

Námořní CPP Hub

V systému Controllable Pitch Propeller, CPP Hub je klíčovou součástí spojující lopatky a systém přenosu síly a přebírá základní funkce nastavení úhlu lopatky, přenosu síly a stability systému. Jeho konstrukční přesnost a výkon přímo určují rychlost odezvy, úroveň energetické účinnosti a provozní spolehlivost systému CPP a je „nervovým centrem“ v lodním pohonném systému.

CPP Hub má složitou a sofistikovanou strukturu a uvnitř integruje mechanismus pro nastavení vzdálenosti, těsnící systém a komponenty pro přenos síly, které se skládají převážně z následujících částí:
Mechanismus nastavení vzdálenosti: Základní komponenta obsahuje hydraulický píst, ojnici, excentrický hřídel a jezdec. Píst se pohybuje tlakem hydraulického oleje a excentrický hřídel je poháněn tak, aby se otáčel přes ojnici, a nakonec se list otáčí kolem osy pro nastavení stoupání. Například společnost Zhenjiang Jinye Propeller Co., Ltd. používá u svých produktů CPP vysoce přesný spojovací mechanismus pro obrábění, aby bylo zajištěno, že chyba nastavení úhlu lopatky je řízena v rozmezí ±0,1°.
Systém těsnění: Vzhledem k dlouhodobému prostředí s mořskou vodou musí být na obou koncích náboje vybaveno více mechanických těsnění (jako jsou skeletová olejová těsnění, O-kroužky), aby se zabránilo pronikání mořské vody do interiéru a kontaminaci hydraulického oleje a zároveň se zabránilo úniku hydraulického oleje a znečištění moře.
Sestava přenosu výkonu: zahrnuje pouzdro, ložisko a konstrukci klínové drážky, která je zodpovědná za přenos točivého momentu hlavního stroje z převodového hřídele na list, přičemž nese radiální a axiální zatížení generované otáčením listu.

Pracovní postup: Když můstek vydá příkaz k nastavení vzdálenosti, stanice hydraulického čerpadla vypustí tlakový olej do olejového válce v náboji, tlačí píst, aby se pohyboval axiálně, a přeměňuje lineární pohyb na rotační pohyb lopatky prostřednictvím mechanismu ojnice, čímž se mění stoupání. Rozsah nastavení sklonu je obvykle -30° (reverzní) až 30° (směrový), což umožňuje plynulé a plynulé změny tahu.

Přesné nastavení vzdálenosti, přizpůsobené různým pracovním podmínkám
Jako přímá ovládací složka úhlu lopatky může CPP Hub přepnout sklon z dopředného na vzad za 0,5-2 sekundy, bez změny hlavního řízení, což výrazně zlepšuje flexibilitu ovládání lodi. Například při provozu remorkéru se může rychlé nastavení vzdálenosti Hubu okamžitě spustit a zastavit a pohybovat se vodorovně a přesně odpovídat nastavení polohy tažené lodi.
Efektivní přenos energie a snížení spotřeby energie
Účinnost přenosu energie náboje musí být udržována nad 95 % a koeficient tření jeho vnitřních ložisek a konstrukce soustřednosti hřídelového systému přímo ovlivňují energetické ztráty. Zhenjiang Jinye zlepšuje účinnost přenosu výkonu optimalizací vnitřní struktury náboje (jako je použití válečkových ložisek místo kluzných ložisek), což pomáhá lodím snížit spotřebu paliva na jednotku ujetých kilometrů.

Těsnění a ochrana pro přizpůsobení drsnému prostředí
Solná mlha, bahno a nízké teploty v mořském prostředí mohou narušit Hub, takže jeho plášť je obvykle vyroben z korozivzdorného nikl-hliníkového bronzu nebo z vysokopevnostní litiny. Vnitřní těsnící systém musí projít tlakovými zkouškami více než 10 barů, aby byl zajištěn dlouhodobý spolehlivý provoz v hlubokých mořích nebo ve vysoce znečištěných vodách.
Systémově kompatibilní, integrované inteligentní ovládání
Moderní CPP Hub lze propojit se systémem řízení napájení lodi (PMS) a může prostřednictvím senzorů v reálném čase monitorovat úhel lopatky, tlak oleje a teplotu a automaticky optimalizovat sklon na základě údajů, jako je rychlost a zatížení. Například při plavbě cestujícími a jízdou na kolečkových ruletách může systém automaticky upravit sklon podle sklonu trasy, takže hostitelský stroj vždy pracuje v nejlepších pracovních podmínkách.

Konstrukce rozbočovače CPP musí být přizpůsobena podle provozního scénáře lodi, aby vyhovovala různým energetickým potřebám a tlakům prostředí:
Lodě námořního inženýrství (jako jsou zásobovací lodě s vrtnou plošinou): Vyžadují časté a přesné polohování při nízké rychlosti. Mechanismus nastavení vzdálenosti rozbočovače musí mít možnosti jemného doladění vysokých frekvencí. Obvykle jsou vybaveny servohydraulickým systémem pro dosažení úrovně nastavení úhlu 0,1°, aby bylo zajištěno, že loď udrží stabilní polohu ve větru a vlnách.
Velké obchodní lodě (jako jsou kontejnerové lodě a tankery): Zaměřte se na energetickou účinnost a spolehlivost. Náboj má design s velkým průměrem (částečně až 3-5 metrů) a je vyroben z vysoce pevných slitin, aby vydržel nepřetržité zatížení pod tahem deseti tisíc tun a zároveň snížil odpor proudění vody přes aerodynamický plášť.

Speciální lodě (jako jsou ledoborce, vědecké výzkumné lodě): Tváří v tvář extrémním prostředím, jako je nízká teplota a dopad ledu, musí být těsnicí systém Hub vyroben z pryžového materiálu odolného proti nízkým teplotám, plášť zvyšuje povlak odolný proti opotřebení a konstrukce mezery mechanismu nastavení vzdálenosti zohledňuje smrštění při nízké teplotě, aby se zabránilo zasekávání součástí.
Vnitrozemské lodě (jako jsou trajekty a nákladní lodě): Kvůli mělkým vodním tokům a spoustě bahna a písku musí být náboje vybaveny filtračními zařízeními proti bahnu a ložiska jsou samomazná, aby se snížily poruchy způsobené opotřebením bahnem a pískem.
Vezmeme-li jako příklad praxi Zhenjiang Jinye, jedná se o CPP Hub přizpůsobený polární vědeckou výzkumnou lodí. Prostřednictvím testu při nízké teplotě -40 ℃ může těsnicí systém odolat okamžitému tlaku 15 MPa způsobenému nárazem ledu, což vyhovuje provozním potřebám v extrémních prostředích.

S modernizací ekologické dopravy a zpravodajství má technologický vývoj CPP Hub tři hlavní směry:
Materiálové inovace
Ve skořepinách nábojů se začaly používat nové kompozitní materiály (jako je pryskyřice vyztužená uhlíkovými vlákny), což snižuje hmotnost o více než 30 % ve srovnání s tradičními kovovými materiály a má také lepší odolnost proti korozi; vnitřní ložiska jsou vyrobena z keramického povlaku a koeficient tření je snížen o 50 %, čímž se prodlužuje životnost na více než 20 000 hodin.
Inteligentní diagnostika a údržba predikcí
Integrujte snímače vibrací, snímače teploty a snímače tlaku oleje pro analýzu provozního stavu Hubu v reálném čase prostřednictvím výpočtů hran a varování před potenciálními poruchami. Například, když je detekováno abnormální zvýšení teploty ložisek, systém může automaticky upravit průtok hydraulického oleje pro chlazení a poslat posádce výzvy k údržbě.

Integrovaný design
Integrovaný mechanismus nastavení vzdálenosti s hydraulickými čerpacími stanicemi pro snížení potrubních připojení a snížení rizika úniku; zároveň se technologie 3D tisku používá k výrobě složitých vnitřních struktur, snižuje počet dílů Hubu o 40 % a zlepšuje efektivitu montáže o 50 %.
Společnosti jako Zhenjiang Jinye vytvořily plány v těchto oblastech. Inteligentní CPP Hub spuštěný v roce 2024 byl propojen se systémem digitálního dvojčete lodi, což může dále zlepšit efektivitu propagace prostřednictvím virtuální simulace.

Jako „mozek“ vrtule s nastavitelným stoupáním prochází technologický vývoj CPP Hub procesem upgradu lodních pohonných systémů od mechanického ovládání po inteligentní spolupráci. Soudě podle postupů výrobců, jako je Zhenjiang Jinye, vysoce přesné zpracování, přizpůsobený design a inteligentní integrace jsou hlavní konkurenceschopností CPP Hub. V budoucnu, se zlepšením standardů ekologických lodí, se CPP Hub s vysokou účinností, nízkou spotřebou a inteligentními diagnostickými funkcemi stane hlavním proudem a bude poskytovat klíčovou podporu pro nízkouhlíkovou transformaci lodního průmyslu.
